- Designed for mains-supplied EUTs, with or without protective earth.
- Balanced impedance to deliver symmetrical RF termination for accurate VHF emission testing.
- Equipped with country-specific mains sockets for flexible test configurations.
- Compact design suitable for laboratory and pre-compliance environments.
- CISPR 16-1-4 conformant for VHF EMC test standards.

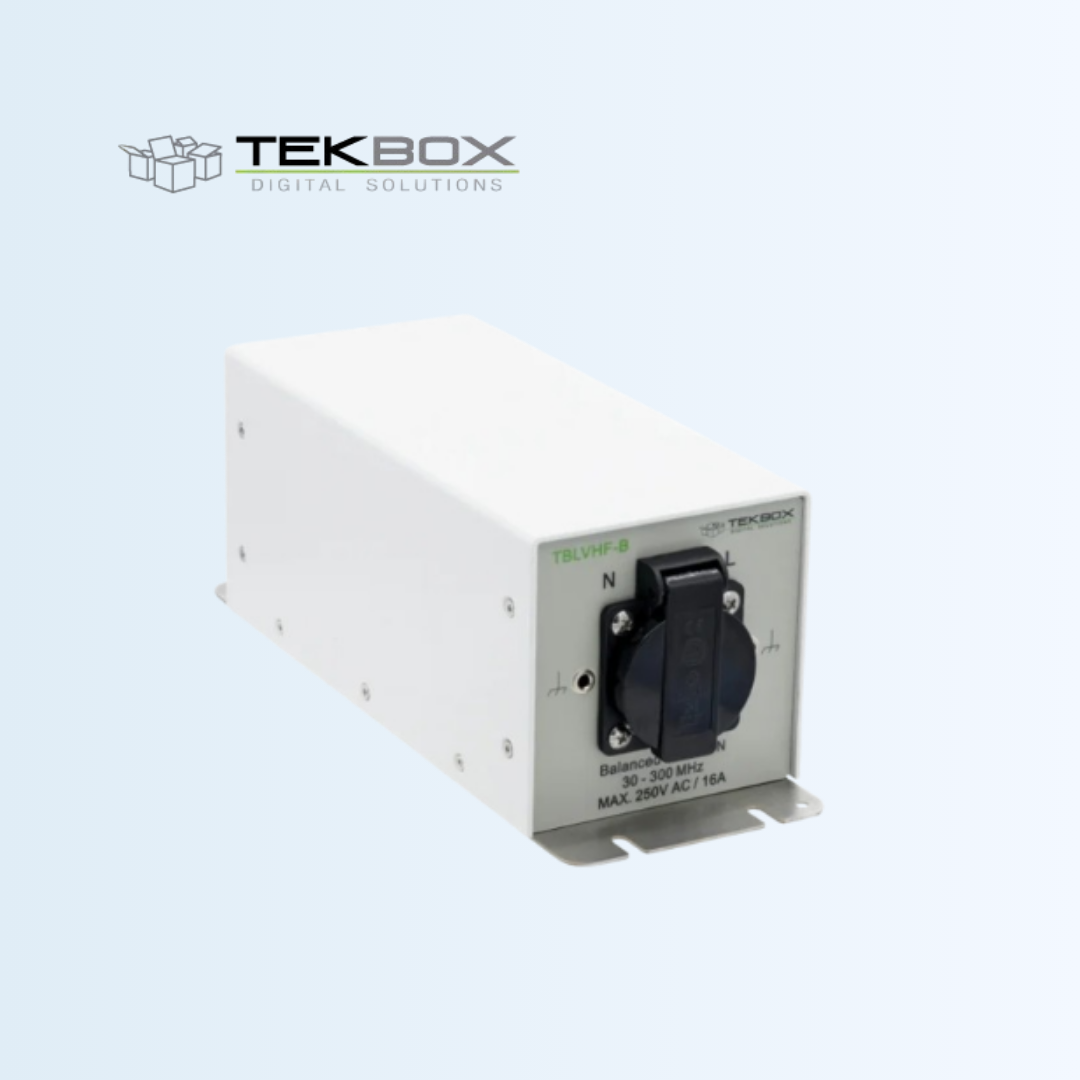

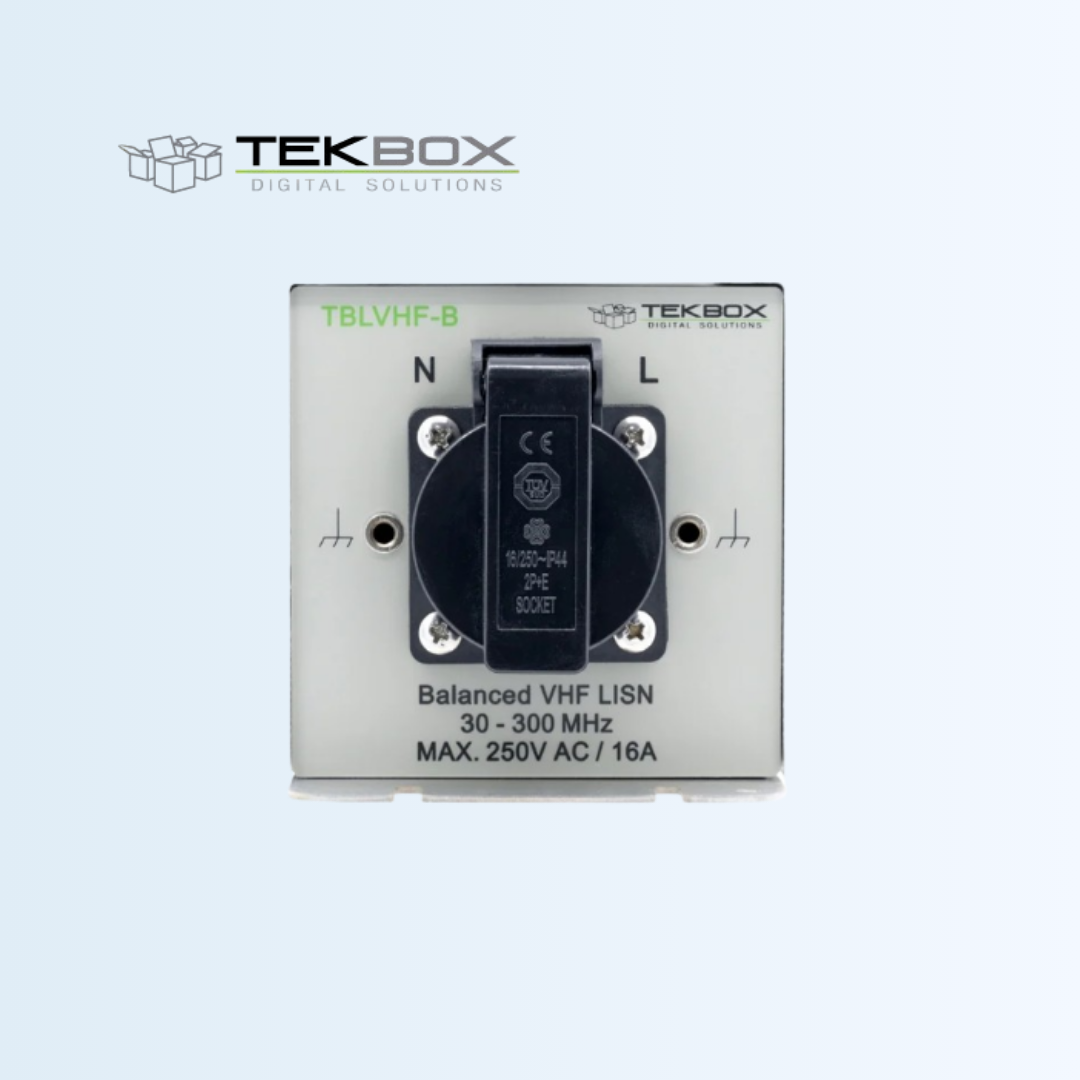

TBLVHF-B
Balanced VHF Line Impedance Stabilization Network
The Tekbox TBLVHF-B is a Balanced Very High Frequency Line Impedance Stabilisation Network (Balanced VHF LISN) used in radiated emission test setups to provide a defined RF termination impedance for AC mains cables supplying equipment under test (EUT). It creates a balanced load with symmetrical line impedances and is suitable for devices with or without protective earth, helping improve measurement consistency in EMC testing.
Features
Key capabilities and advantages
Specification
Technical specifications and parameters
| Frequency Range | 30 MHz – 300 MHz |
| Max. Supply Voltage | 250 V AC |
| Max. Supply Current | 16 A RMS |
| Isolation | > 40 dB |
| Impedance | Defined balanced RF termination |
| Mains Sockets | Country-specific options |
| Standards | CISPR 16-1-4 conformant |
| Design | Compact, balanced load |
