35WR10WF

35WR10WF

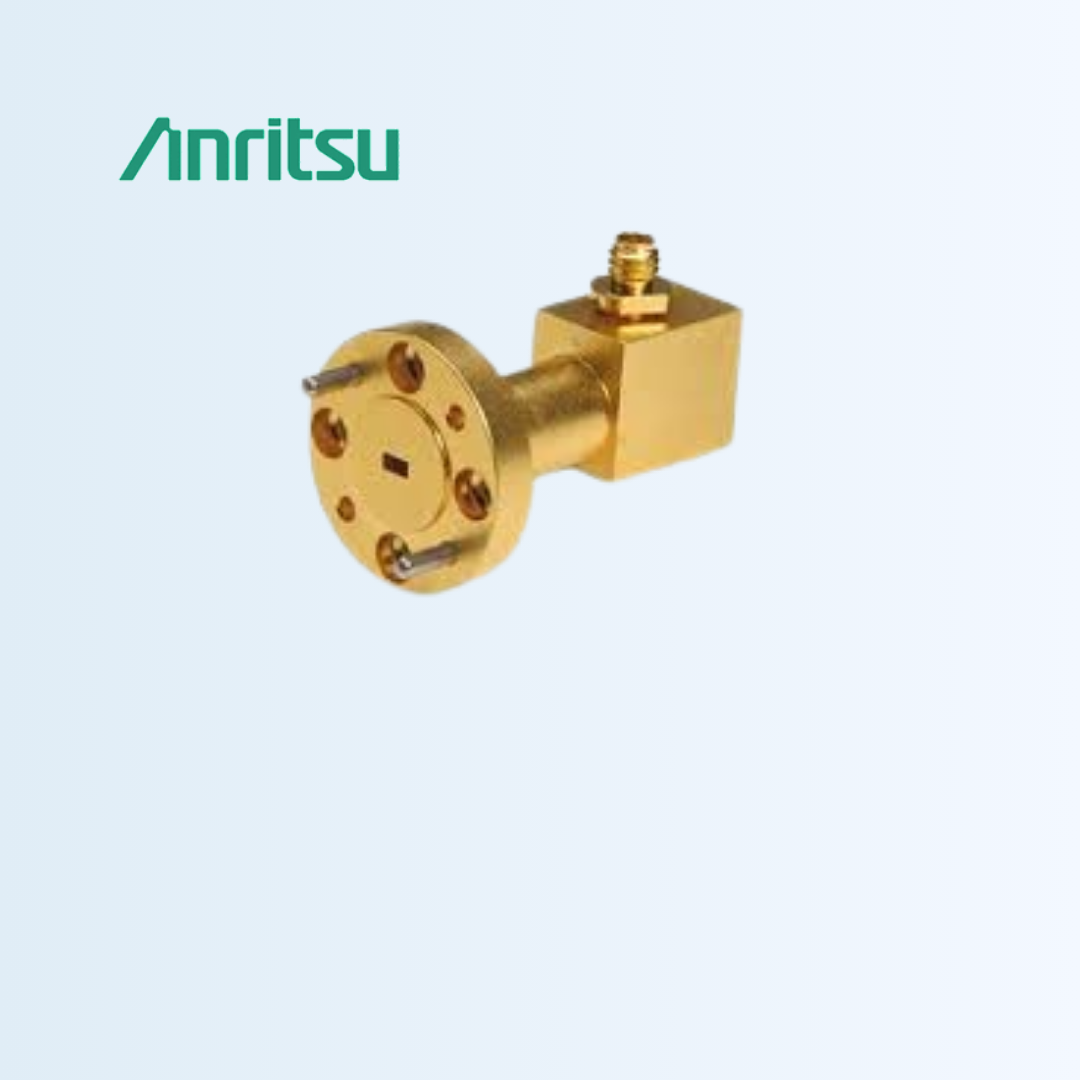

Precision Waveguide to Coax Adapter

The precision W1 Waveguide adapters transform standard WR10 waveguide interfaces to precision coaxial W1 Connector interfaces, thus enabling convenient millimeter wave coaxial measurements. The WR10-W1 Waveguide adapters are available with both W1 Male and W1 Female Precision connectors.

  • 18 to 110 GHz frequency coverage
  • Connector compatibility with SMA and 3.5 mm
  • Connector compatibility with 2.4 mm
  • W1 Connector compatibility with 1.0 mm
  • Standard and double-ridge designs
  • Model : 35WR10WF
  • Frequency Range: 75 to 110 (GHz)
  • Connectors : WR10 to W1(f)
  • W/G flange : 387
  • SWR : 1.38
  • Impedance: 50 Ω
  • Temperature range: –55°C to +125°C
  • Connector 1: Waveguide WR-10
  • Connector 2: 1.00 mm Female
